思科新推出的Cisco Catalyst 3750系列交換機是一個創新的產品系列，它結合業界領先的易用性和最高的冗余性，里程碑地提升了堆疊式交換機在局域網中的工作效率。這個新的產品系列采用了最新的思科StackWise技術，不但實現高達32Gbps的堆疊互聯，還從物理上到邏輯上使若干獨立交換機在堆疊時集成在一起，便于用戶建立一個統一、高度靈活的交換系統--就好像是一整臺交換機一樣。這代表了堆疊式交換機新的工業技術水平和標準。

對于中型組織和企業分支機構而言，Cisco Catalyst 3750系列可以通過提供配置靈活性，支持融合網絡模式，已經自動配置智能化網絡服務，降低融合應用的部署難度，適應不斷變化的業務需求。此外，Cisco Catalyst 3750系列針對高密度千兆位以太網部署進行了專門的優化，其中包含多種可以滿足接入、匯聚或者小型網絡骨干網連接需求的交換機。

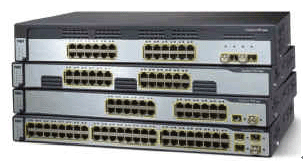

圖1 Cisco Catalyst 3750系列交換機

配置

• Cisco Catalyst 3750G-24TS--24個以太網10/100/1000端口和4條SFP上行鏈路

• Cisco Catalyst 3750G-24T--24個以太網10/100/1000端口

• Cisco Catalyst 3750-48TS--48個以太網10/100端口和4條SFP上行鏈路

• Cisco Catalyst 3750-24TS--24個以太網10/100端口和2條小型可插拔（SFP）上行鏈路

Cisco Catalyst 3750系列可以使用標準多層軟件鏡像（SMI）或者增強多層軟件鏡像（EMI）。SMI功能集包括先進的服務質量（QoS）、速率限制、訪問控制列表（ACL）和基本的靜態和路由信息協議（RIP）路由功能。EMI可以提供一組更加豐富的企業級功能，包括先進的、基于硬件的IP單播和組播路由。

思科StackWise技術--可堆疊彈性的新標準

思科StackWise技術是一種針對千兆位以太網優化的、先進的堆疊架構。該技術的設計目的是及時地對設備添加、移除和重新部署做出反應，同時保持穩定的性能。

利用特殊的堆疊互聯電纜和堆疊軟件，思科StackWise技術最多可以將9臺單獨的Cisco Catalyst 3750交換機連接到一個統一的邏輯單元中。堆疊相當于一個單一的交換單元，由一個從成員交換機中選出的主交換機管理。主交換機可以自動地創建和升級所有的交換信息和可選的路由表。一個工作中的堆疊可以在不中斷服務的情況下，添加新的成員或者移除舊的成員。

主要特性和優點

可用性--不中斷的第二層和第三層性能

Cisco Catalyst 3750系列可以提高可堆疊交換機的可用性。每個交換機可以充當主控制器和轉發處理器。堆疊中的每臺交換機都可以充當一個主交換機，從而為網絡控制創建了一種1:N的可用性機制。在某個單元發生故障時（盡管發生這種情況的可能性很小），所有其他單元都可以繼續轉發流量和保持正常運行。

便于使用--"即插即用"配置

一個工作中的堆疊可以自行管理和配置。在用戶添加或者移除交換機時，主交換機會自動地更新所有的路由表，及時地反應堆疊結構的變化。升級信息將同時發送給堆疊的所有成員。

可擴展性--快速以太網到千兆位以太網

Cisco Catalyst 3750系列最多可以將9個交換機堆疊在一起，構成一個統一的邏輯單元，其中總共包含468個以太網10/100端口或者252個以太網10/100/1000端口。各個10/100和10/100/1000單元可以根據網絡的需要任意組合。

混和搭配的交換機類型--根據您擴建網絡的速度支付相應的費用
堆疊可以由Cisco Catalyst 3750交換機的任意組合構成。需要混用10/100和10/100/1000端口的客戶可以逐步地發展接入環境，即只為他們需要的功能付費。

智能組播--將融合網絡的效率提高到一個新的水平

利用思科StackWise技術，Cisco Catalyst 3750系列可以為組播應用（例如視頻）提供更高的效率。每個數據分組只需要在堆疊互聯上發送一次，從而可以為更多的數據流提供更加有效的支持。

出色的服務質量--覆蓋堆棧和線速

Cisco Catalyst 3750系列可以提供千兆位以太網速度和智能化的服務，從而可以保持所有數據的平穩傳輸--即使在十倍于正常網絡速度時。業界領先的標記、分類和調度機制可以為數據、語音和視頻流量提供業界最佳的性能--全部都以線速提供。

安全性--對接入環境的精確控制

Cisco Catalyst 3750系列支持一組針對連接性和接入控制、全面的安全功能，其中包括ACL、身份認證、端口級安全和基于身份識別的的、支持802.1x及其擴展的網絡服務。

單一IP管理--多臺交換機共享一個IP地址

每個Cisco Catalyst 3750系列堆疊都作為一個統一的對象進行管理，擁有一個單一的IP地址。單一IP管理可以支持故障檢測、虛擬LAN創建和更改、安全和QoS控制等功能。

大型幀--為要求很高的應用提供支持

Cisco Catalyst 3750系列可以在10/100/1000配置上支持大型幀，為那些需要使用很大數據幀的高級數據和視頻應用提供支持。

支持Ipv6(需要未來軟件升級來啟動功能)--為將來做好準備

Catalyst 3750可以通過基于硬件的Ipv6路由，獲得最大限度的性能。隨著網絡設備的增長和對于更大的地址空間和更高的安全性的需求變得日益迫切，Catalyst 3750將可以滿足人們的需求。

管理選項

Cisco Catalyst 3750系列可以提供一個用于精確配置、出色的命令行界面（CLI）和用于根據預設模板進行快速配置的思科集群管理套件（CMS）軟件，這是一種基于Web的工具。此外，CiscoWorks也可以在整個網絡范圍內對Cisco Catalyst 3750系列進行管理。

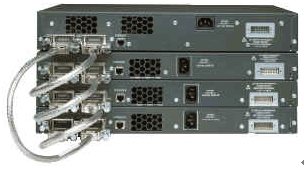

圖2 Cisco Catalyst 3750系列

產品資料

1. 思科 Catalyst 3750系列交換機資料

圖1 用于城域以太網接入的Cisco Catalyst 3750 Metro 專業城域網系列交換機

靈活的配置隨時間推移可經濟有效地部署服務

Cisco Catalyst 3750 Metro 專業城域網系列包括以下配置：

• Cisco Catalyst 3750 Metro 專業城域網系列交流/直流交換機——24個10/100端口，2個用于千兆位以太網接入的小型可插拔（SFP）端口，以及2個基于SFP的增強服務（ES）端口；交流電源；1個機架單元（RU）

Cisco Catalyst 3750 Metro 專業城域網系列交換機配有城域IP Base軟件許可證，為客戶提供了經濟有效的“隨發展逐步投資”的服務升級途徑。借助Cisco Catalyst 3750 Metro 專業城域網系列的軟件特性許可證選項，服務供應商可以隨著利潤的增長和服務項目的擴充，不斷新增特性，使其城域以太網實現最優投資回報。

Cisco Catalyst 3750 Metro 專業城域網系列擁有下列可選特性許可證：

• Cisco Catalyst 3750城域高級IP特性許可證（MPLS、EoMPLS、MPLS VPN和邊界網關協議[BGP]；還包括Cisco Catalyst 3750城域IP 服務許可證）




• Cisco Catalyst 3750城域IP 服務特性許可證（增強內部網關路由協議[EIGRP]、開放最短路徑優先[OSPF]、中間系統到中間系統[IS-IS]、基于策略的路由[PBR]、多VRF CE、HSRP、PIM和DVMRP隧道）




• Cisco Catalyst 3750城域IP服務到高級IP服務的升級許可證

特性和優點

通過在城域接入邊緣提供更高智能的SLA，實現了更多個性化服務

第2和3層服務（通過增強服務端口提供）

使用增強802.1Q隧道的第2層VPN

通過使用VLAN-in-VLAN層次化結構和標記已標記分組，802.1Q隧道功能使服務供應商得以創建第2層VPN服務，通常稱之為第2層透明LAN服務（TLS）或以太網LAN服務。憑借802.1Q隧道功能，服務供應商可將自身的網絡與其企業或商業客戶的網絡明確地隔離開來。客戶VLAN ID會預先保留，源于不同客戶的流量將在服務供應商基礎設施中進行劃分，甚至當它們好象是在同一VLAN中也是如此。因此，采用第2層VPN的企業客戶可通過服務供應商網絡，從其他城域站點透明地收發流量，就如同這些站點位于同一公司VLAN中一樣。

Cisco Catalyst 3750 Metro 專業城域網系列支持802.1Q隧道智能增強版，在該版本中，企業客戶的第2、3層QoS可從內部VLAN標記映射到外部服務供應商VLAN標記。因此企業客戶的QoS優先級可用于整個服務供應商網絡。

使用VLAN映射的第2層VPN

VLAN映射或VLAN ID轉換也可用于第2層VPN服務。VLAN映射不對分組進行雙重標記，而是當分組進入服務供應商網絡時簡單地將客戶VLAN ID轉換為服務供應商VLAN ID，當分組退出服務供應商網絡時再進行相反操作。通過只映射VLAN ID而保持分組其余部分不變，在其穿越服務供應商網絡時可保留企業客戶的QoS信息。

使用EoMPLS的第2層VPN

EoMPLS是一種隧道機制，允許服務供應商在第3層MPLS網絡中以隧道傳輸客戶第2層流量。這使服務供應商無需生成樹即可在以下兩方面獲得最佳特性——第2層TLS和MPLS核心的可擴展性。Cisco Catalyst 3750 Metro 專業城域網系列支持每端口或每VLAN基礎上的EoMPLS，使服務供應商能構建一個直至CLE的端到端MPLS網絡。

使用多VRF CE的第3層VPN

Cisco Catalyst 3750 Metro 專業城域網系列上的多VRF CE（虛擬路由轉發客戶邊緣），也稱為VRF-lite，無需在交換機上運行MPLS，即可為每個VPN客戶保留獨立路由表，從而創建第3層VPN服務。多VRF CE允許服務供應商在單一Cisco Catalyst 3750 Metro 專業城域網系列交換機上支持至少兩個VPN，其中VPN間IP地址可重疊。多VRF CE使用輸入接口來區分不同VPN的路由，并通過將一或多個第3層接口與每個VRF相關聯來形成分組轉發表。

使用MPLS VPN的第3層VPN

Cisco Catalyst 3750 Metro 專業城域網系列支持MPLS VPN，使服務供應商可構建真正的端到端MPLS網絡，并為其企業和商業客戶提供MPLS VPN服務。MPLS VPN模式是一個真正的對等VPN模式，通過為每個客戶的VPN分配獨特的VRF，來實施流量隔離。因此，在一個特定VPN中的用戶無法看到那一VPN外的流量。流量劃分無需隧道或加密，因為它被直接內置于網絡。

使用流量整形和層次化QoS的最有力SLA支持（通過增強服務端口）

將QoS標準應用于網絡流量的能力對服務供應商網絡來說非常重要。隨著企業和服務供應商持續移植到單一、融合網絡，在同一多服務（數據、語音和視頻）架構上傳輸關鍵任務應用、管理信息傳輸和供應的能力也日趨關鍵。將其網絡服務外包給服務供應商的企業將選用能提供QoS功能、從而確保按需帶寬密集型應用和時間敏感型信息供應應用可獲得必要帶寬以保持性能的供應商。向客戶流量應用QoS的能力將對達到服務級協議（SLA）和保持網絡性能極為重要。對于高級QoS功能的支持也允許服務供應商創建重要的產品和服務捆綁。此外，QoS技術的有效應用還通過高效利用網絡連接而降低了總城域以太網服務成本。

Cisco Catalyst 3750 Metro 專業城域網系列QoS技術能方便地管理帶寬、延遲、抖動和分組丟失等網絡性能，這些對優化應用性能和滿足SLA十分重要。此交換機支持思科層次化排序框架（HQF），它包括流量分類；雙速率、三色監管；基于類型的加權公平排序（CBWFQ）；低延遲排序（LLQ）和對于增強服務端口輸出的流量整形。該框架的層次化實施使服務供應商可在三個不同層次上管理其QoS——物理接口層（增強服務端口）、VLAN層（每個端口中的VLAN），和標記級別層（每個VLAN中的級別），提供了最細化和靈活的架構來實現SLA。此外，它還支持加權隨機早期檢測（WRED）和隊尾丟棄等擁塞避免技術，以便更好地調節網絡流量和防止擁塞。

遍布服務系列的安全性，對接入環境予以精確控制

Cisco Catalyst 3750系列支持全套的安全特性，用以連接和接入控制，其中包括訪問控制列表（ACL）、驗證、端口級安全性，以及帶802.1和擴展的、基于身份認證的網絡服務。ACL使服務供應商可根據源和目的地MAC地址、IP地址或TCP/用戶數據報協議（UDP）端口來拒絕分組，從而使不需要的流量無法進入其網絡。所有ACL查詢都在硬件中完成，所以在網絡中實施基于ACL的安全性時不會影響轉發和路由性能。

強大的服務管理選項

Cisco Catalyst 3750 Metro 專業城域網系列通過Cisco IE 2100系列智能引擎支持和簡單網絡管理協議（SNMP）提供了出色的服務管理功能。服務供應商將能順利地將Cisco Catalyst 3750 Metro 專業城域網系列集成入他們的運行支持系統（OSS），并實現更好的流通配置。Cisco IE 2100系列網絡設備可幫助服務供應商有效地管理Cisco IOS軟件設備網絡，包括Cisco Catalyst 3750 Metro 專業城域網系列。它是一個完全獨立的設備，包括一個面向任務的Web GUI、一個可編程擴展標記語言（XML）界面、配置模板管理，和一個內置庫。為實現全面帶內管理，服務供應商也可使用SNMP版本2和版本3以及Telnet界面來管理Cisco Catalyst 3750 Metro 專業城域網系列。一個基于CLI的管理控制臺提供了細致的帶外管理。
