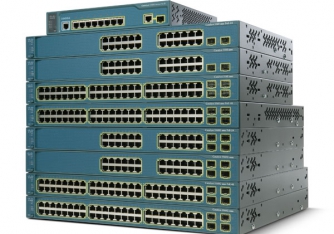

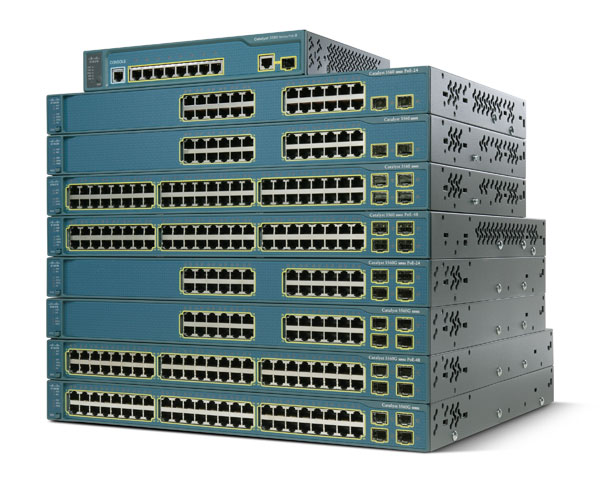

• Cisco Catalyst 3560-24TS--24個以太網10/100端口，2個小型SFP千兆位以太網端口；1個機架單元（1RU）

• Cisco Catalyst 3560-48TS--48個以太網10/100端口，4個SFP千兆位以太網端口；1RU

• Cisco Catalyst 3560-24PS--24個以太網10/100端口，帶PoE，2個SFP千兆位以太網端口；1RU

• Cisco Catalyst 3560-48PS--48個以太網10/100端口，帶PoE，4個SFP千兆位以太網端口；1RU

• Cisco Catalyst 3560G-24TS--24個以太網10/100/1000端口，4個SFP千兆位以太網端口；1RU

• Cisco Catalyst 3560G-48TS--48個以太網10/100/1000端口，4個SFP千兆位以太網端口；1RU

• Cisco Catalyst 3560G-24PS--24個以太網10/100/1000端口，帶PoE，4個SFP千兆位以太網端口；1RU

• Cisco Catalyst 3560G-48PS--48個以太網10/100/1000端口，帶PoE，4個SFP千兆位以太網端口；1RU


Cisco Catalyst 3560系列可以使用標準多層軟件鏡像（SMI）或者增強多層軟件鏡像（EMI）。SMI功能集包括先進的服務質量（QoS）、速率限制、訪問控制列表（ACL）和基本的靜態和路由信息協議（RIP）路由功能。EMI可以提供一組更加豐富的企業級功能，包括先進的、基于硬件的IP單播和組播路由和基于策略的路由（PBR）。在初始部署后，Catalyst 3560 EMI升級工具包使用戶可靈活地升級到EMI。思科高級IP服務許可證可提供IPv6路由。

SFP GE端口可安裝多種SFP收發器，包括Cisco 1000BASE-T、1000BASE-SX、1000BASE-LX、1000BASE-zx和CWDM SFP收發器。這些端口還支持Cisco Catalyst 3560 SFP互聯電纜(Interconnect cable)，以建立低成本、點到點的千兆以太網連接。

以太網電源
Catalyst 3560系列可為包含思科 IP電話和Cisco Aironet?無線LAN（WLAN）接入點、以及任何符合IEEE 802.3af的終端設備提供更低總體擁有成本（TCO）的部署。以太網供電免除了為每個PoE設備提供墻壁電源的需要，且節省了IP電話和無線LAN部署中的額外電線成本。Catalyst 3560 24端口版本能同時支持24個15.4W的全功率PoE端口，達到最高設備功率支持。憑借Cisco Catalyst系列的智能電源管理，48端口PoE配置能提供支持24個15.4W端口、48個7.7 W端口或其任意組合的必要功率。Catalyst 3560交換機與思科冗余電源系統RPS 675相結合可提供透明防范內部電源故障的保護、保證融合的語音和數據網絡的可用性。

千兆位以太網
千兆位以太網以1000Mbps的速度，提供帶寬來滿足不斷發展的新網絡需求，消除瓶頸，提升性能，并提高現有基礎設施的投資回報。當前的員工對網絡提出了更高要求，需在網絡上運行多個并發應用。例如，一位員工通過IP視頻會議參加一次小組會議的通話，向與會者發送10MB的電子表格，對整個小組廣播最新營銷視頻以供小組評估，并查詢客戶關系管理數據庫，來獲得最新實時反饋。同時，在后臺啟動一個多千兆位系統備份過程，并向客戶端提供最新防病毒文件。Cisco Catalyst 3560提供了一種方式，使用戶可在現有第5類銅線上將網絡智能地擴展到1000Mbps，且同時支持PoE，以獲得最高生產率和投資保護。

網絡智能性
當今的網絡正在不斷發展，在網絡邊緣出現了四種新趨勢：

• 桌面計算能力提高

• 帶寬密集型應用出現

• 高敏感數據在網絡中擴展

• 出現了多種設備類型，如IP電話、無線LAN接入點和IP視頻照相機


這些新需求正與許多已有關鍵任務應用爭奪資源。因此，IT專業人員必須將網絡邊緣看作有效管理信息和應用的提供的關鍵。

隨著公司日益依賴網絡，將其作為戰略性業務基礎設施，確保網絡的高可用性、安全性、可擴展性和對它的全面控制就比以前更為重要。通過向布線室添加思科智能功能，客戶現可部署遍布整個網絡的智能服務，從而一致地滿足從桌面到核心再到WAN的要求。

通過Cisco Catalyst智能以太網交換機，思科可幫助公司獲得向其網絡添加智能服務的全面優勢。為進一步優化網絡運行，部署具備以下特性的功能是十分關鍵的：能使網絡基礎設施高可用性以達到關鍵時間要求、可擴展以便于公司發展、高安全性以保護保密信息，且能區分和控制流量。

增強安全性
憑借Cisco Catalyst 3560系列提供的廣泛安全特性，企業可保護重要信息，防止未授權人員接入網絡，確保私密性及維持不間斷運行。

思科基于身份的網絡服務（IBNS）提供了身份驗證、訪問控制和安全策略管理特性，來保護網絡連接和資源。Cisco Catalyst 3560系列中的思科IBNS可防止未授權接入，并確保用戶只獲得其指定權利。它能動態管理網絡接入的具體層次。使用802.1x標準和思科訪問控制服務器（ACS），無論用戶在何處連接到網絡中，都可在驗證基礎上分配到一個VLAN或ACL。此設置使IT部門能在不影響用戶移動性的情況下，以最低管理開銷實施強大的安全策略。

為防止拒絕服務攻擊和其他攻擊，可用ACL根據源和目的地MAC地址、IP地址或TCP/UDP端口來拒絕數據包，從而限制對網絡敏感部分的訪問。ACL查詢在硬件中完成，故此在實施基于ACL的安全性時不會影響轉發性能。

端口安全性可根據與以太網端口相連設備的MAC地址，來限制此端口上的訪問。它也可用于限制插入一個交換機端口的總設備數目，因此使交換機不會受到MAC泛洪攻擊，并降低了惡意無線接入點或集中器接入的風險。

通過動態主機配置協議（DHCP）監聽，可只允許不信任用戶端口的DHCP請求（但不允許響應）進行傳輸，從而阻止了DHCP電子欺騙。此外，DHCP接口跟蹤器（選項82）添加了一個帶交換機端口ID的主機IP地址請求，從而可實現對于IP地址的精確控制。在DHCP監聽功能的基礎上，可通過動態ARP檢測和IP源防護阻止IP地址欺騙。

MAC地址通知特性可向管理站發送報警，從而監控網絡和跟蹤用戶，以使網絡管理員知道用戶何時、從何處進入網絡。專用VLAN特性可隔離交換機上的端口，有助于確保流量直接從進入點通過虛擬路徑傳輸至匯聚設備，而不會發送到另一端口。

Secure Shell（SSH）協議版本2、Kerberos和簡單網絡管理協議版本3（SNMPv3）對管理和網絡管理信息加密，保護網絡免遭干擾或竊聽。TACACS+或RADIUS驗證實現了交換機的集中訪問控制，并限制未授權用戶改變配置。此外，可在交換機上配置本地用戶名和密碼數據庫。交換機控制臺上的15個授權級別和Web管理界面上的2個級別提供了向不同管理員分配不同配置功能級別的能力。

可用性和可擴展性
Cisco Catalyst 3560系列配備了強大的特性集，通過IP路由和旨在第二層網絡中提供最高可用性的全套生成樹協議改進，實現了網絡可擴展性及更高可用性。

Cisco Catalyst 3560系列提供了基于硬件的高性能IP路由。這一基于思科快速轉發的路由架構可提高可擴展性和性能。此架構能在確保穩定性和可擴展性足以達到未來要求的同時進行極高速度的查尋。除支持動態IP單播路由外，Catalyst 3560系列還進行了完美配置，適用于需組播支持的網絡。硬件中的協議獨立型組播（PIM）和互聯網小組管理協議（IGMP）使Catalyst 3560系列交換機成為了密集組播環境的理想選擇。

向核心提供路由上行鏈路可實現速度更快的故障轉換保護，并通過在匯聚交換機端接所有生成樹實例來簡化生成樹協議算法，從而提高網絡可用性。如果一個上行鏈路發生故障，通過最短路徑優先（OSPF）或增強內部網關路由協議（EIGRP）等可擴展路由協議，可快速故障轉換至冗余上行鏈路，而無須依靠標準生成樹協議融合。鏈路發生故障后使用路由協議對分組重導向，與使用第二層生成樹增強特性的解決方案相比，故障轉換速度更快。此外，路由上行鏈路實行了等成本路由（ECR）來執行負載均衡，可更好利用帶寬。路由上行鏈路可防止不必要的廣播數據流入網絡骨干，優化了布線室輸出上行鏈路的利用率。

Catalyst 3560作為組播環境中的布線室交換機，還節約了大量帶寬。使用路由上行鏈路連接到網絡核心，就無需將同一組播的多個流從上游內容服務器傳輸到LAN接入交換機。例如，三個用戶被分配到三個獨立VLAN，他們都想瀏覽組播ABC，假設布線室交換機沒有路由上行鏈路，就必須從上游路由器向布線室交換機傳輸三個組播ABC流。通過Catalyst 3560交換機向核心部署IP路由將使用戶能創建一個可擴展、組播性能出色的網絡。思科高級IP服務許可提供IPv6路由和IPv6 ACL支持，包括對雙IP堆疊（同步IPv4和IPv6）轉發的支持。IPv6協議支持包括RIP下一代（RIPng）、OSPFv3和靜態路由。

對標準生成樹協議的改進，如每VLAN生成樹增強（PVST+）、Uplink Fast和PortFast，可實現最長網絡正常運行時間。PVST+可在冗余鏈路上進行第二層負載共享，以有效使用冗余設計中的額外容量。Uplink Fast、PortFast和BackboneFast都大大縮減了標準的30到60秒生成樹協議融合時間。環路保護和網橋協議數據單元（BPDU）保護避免了生成樹協議環路的出現。

高級QoS
Cisco Catalyst 3560提供了出色的多層、細化QoS特性，確保網絡流量進行了分類和優先級劃分，并以最好的方式避免了擁塞。QoS的配置通過自動QoS（Auto QoS）大大得到了簡化，這是一個可發現IP電話并自動配置交換機以進行正確分類和輸出排序的特性。這優化了流量優先級劃分和網絡可用性，且不會帶來復雜配置的問題。

Catalyst 3560可對進入的分組分類、再分類、監管、標記、排序和調度，并能在出口處對分組排序和調度。分組分類使網絡元素可區分不同流量，并根據第二層和第三層QoS實施策略。

為實現QoS，Catalyst 3560系列交換機首先確認分組或流量組，再使用差分服務（DSCP）字段或802.1p服務級別（CoS）字段對這些組分類和再分類。分類和再分類可根據源或目的地IP地址、源或目的地MAC地址或者第4層TCP/UDP端口等標準進行。在入口，Cisco Catalyst 3560也將進行監管，以確定分組是在預先定義的策略，標記以改變分組標簽，傳輸或丟棄小組分組，并根據類別對分組排序。所有端口上都支持控制層面和數據層面的ACL，確保每個分組得到正確的處理。

Catalyst 3560每端口有4個輸出隊列，使網絡管理員能更好地進行劃分，為LAN上的各種應用分配優先級。在出口，交換機執行排程和擁塞控制。排程是一種確定隊列處理順序的算法或過程。Catalyst 3560系列交換機支持整形循環（SRR）和嚴格優先級排序。SRR算法有助于確保個性化優先級劃分。

這些QoS特性使網絡管理員能將關鍵任務和帶寬密集型流量劃為較高優先級，其中包括企業資源規劃（ERP）（Oracle等）、語音（IP電話流量）和計算機輔助設計（CAD）或計算機輔助制造（CAM）等，而將FTP或電子郵件等對時間不太敏感的應用劃為較低優先級。例如，下載一個大文件到配線間交換機的某一端口，而這會增加目的地也為此交換機上另一端口的語音流量的延遲，這種情況是用戶極為不愿看到的。通過確保語音流量在網絡中得到正確分類和優先級劃分，可避免此情況。而Web瀏覽等其他應用可作為較低優先級對待，用“進盡力而為”的基礎上進行處理。

Catalyst 3560系列能通過對思科承諾信息速率（CIR）功能的支持而執行速率限制。通過CIR，能以低至8kbps的增量保證帶寬。帶寬的分配根據若干標準進行，包括MAC源地址、MAC目的地地址、IP源地址、IP目的地地址和TCP/UDP端口號。在需服務級別協議的網絡環境中或網絡經理需控制授予某些用戶的帶寬時，帶寬分配非常重要。

管理
新的思科快速設置特性（Cisco Express Setup）簡化了交換機的初始配置。用戶現可選擇通過Web瀏覽器設置交換機，無需更多復雜的終端模擬程序和對于命令行界面（CLI）的了解。快速設置允許沒有豐富技術知識的人員簡單、快速地設置交換機，從而降低了部署成本。

思科網絡助理(Cisco Network Assistant)是一個基于PC的網絡管理應用，適用于最多250名用戶的中小型企業的LAN。思科網絡助理提供了對思科交換機、路由器和WLAN接入點的集中管理。它支持從Cisco Catalyst 2950到Cisco Catalyst 4506的范圍廣泛的Cisco Catalyst智能交換機。通過用戶界面友好型GUI，用戶可配置和管理多種交換機功能，并啟動思科路由器和思科無線接入點的設備管理器。只需點擊幾次鼠標，不必查詢具體的設計指南，就可實現思科所建議的安全、可用性和QoS特性。安全向導自動限制對于有敏感數據的服務器的未授權訪問。Smartport和向導為網絡管理員節約了數小時的時間，消除了人為錯誤，并可確保交換機的配置已針對這些應用進行了優化。思科網絡助理可免費從Cisco.com下載。

除思科網絡助理外，Catalyst 3560系列交換機還使用CiscoWorks for Switched Internetworks等SNMP網絡管理平臺實現了擴展管理。通過CiscoWorks，可配置和管理Cisco Catalyst交換機，提供端到端設備、VLAN、流量和策略管理。此外，一款基于Web的管理工具，CiscoWorks Resource Manager Essentials，能進行自動庫收集、軟件部署、方便地跟蹤網絡變化、查看設備可用性和快速隔離故障區。

Cisco Catalyst 3560 SFP互聯電纜
Cisco Catalyst 3560 SFP互聯電纜（見圖2）在Catalyst 3560交換機間提供了一條低成本點到點千兆位以太網連接。當通過其SFP端口短距離互聯Catalyst 3560交換機時，50厘米的電纜可用于替代SFP收發器。
