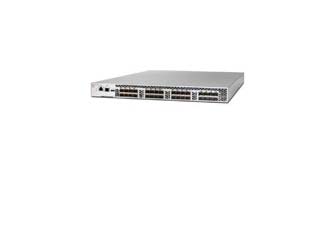

Brocade 8000是一種架頂式FCoE交換機，帶有24個用于連接LAN的萬兆以太網端口和8個用于連接光纖通道SAN的光纖通道端口（最高速度達8 Gbps）。這種可靠的高性能交換機可提供先進的光纖通道服務并支持CEE功能，由Brocade DCFM進行管理。
1.概述
Brocade 8000是一種采用1U機型設計的架頂式FCoE交換機。它帶有8個8 的光纖通道端口和24個支持萬兆以太網功能的Converged Enhanced Ethernet（CEE）端口。CEE端口既可以傳輸存儲流量，又可以傳輸LAN流量，因此不需要獨立的SAN和LAN適配器及線纜。
Brocade 8000通過融合網絡適配器（CNA）連接到服務器，如Brocade 1010和Brocade 1020。經過整合的SAN和LAN服務器端口及相應的線纜可以簡化服務器機柜中的配置和布線，從而降低設備采購成本。這種設計可以幫助減少雜亂的線纜，降低與功耗和冷卻相關的運營成本。
投資保護
由于FCoE可以繼續使用光纖通道結構和服務，因此Brocade 8000可以無縫地集成到現有的光纖通道環境中，幫助企業利用一個統一的管理框架管理與FCoE相連的設備。企業還可以利用Brocade DCFM等功能強大的Fabric管理應用。
Brocade 8000采用了與整個Brocade光纖通道產品系列相同的Brocade Fabric OS操作系統。這種設計還可以確保與Brocade解決方案的前向兼容性，簡化未來的數據中心擴展。
業界領先的高性能
為了支持大多數數據敏感型應用，Brocade 8000能夠提供業界一流的高性能，通過一種無阻塞架構支持對光纖通道的端口干線合并和對以太網的鏈路集合。對于光纖通道，一條交換機間鏈路（ISL）干線可以提供最高達64 Gbps的平衡數據吞吐量。對于以太網，Brocade 8000可支持基于標準的鏈路集合控制協議（LACP）。
2.特性
通過無阻塞的直通交換機架構提供一流的性能
采用架頂式1U多協議設計，可支持Fibre Channel over Ethernet（FCoE）、光纖通道、Converged Enhanced Ethernet（CEE）和傳統的以太網協議
利用8個光纖通道端口提供高達8 的性能，通過24個萬兆以太網端口提供線速性能
采用冗余電源和冷卻風扇FRU，功耗只有350瓦，可提高能效
對光纖通道使用Brocade ISL干線合并，對CEE使用鏈路集合控制協議（LACP）
利用Brocade Data Center Fabric Manager（DCFM）、Brocade光纖通道服務、FCoE及CEE擴展簡化管理
3.規格
光纖通道端口
8個光纖通道通用（E、F、M和FL）端口，速率為1、2、4和8 Gbps
CEE端口
24個萬兆以太網端口
FcoE特性
完整的T11 FCoE實體和FCoE橋接
硬件引擎中內置的FCoE轉換實體可提供：
光纖通道封裝的檢測和FCoE Fabric架構登錄幀的重定向
FCoE以太網數據包中光纖通道幀的封裝（FC > FCoE）
FCoE以太網數據包中光纖通道幀的提取（FCoE > FC）
光纖通道目的地虛擬Fabric架構和目的地FC_ID到以太網虛擬LAN及目的地MAC地址的映射
Fabric架構提供的MAC地址（FPMA）支持通過Fabric架構分配的FC_ID創建新的以太網MAC地址
CEE特性
數據中心橋接eXchange（DCBX）
基于優先級的流控制（PFC） – IEEE 802.1Qbb
增強傳輸選擇（ETS） – IEEE 802.1Qaz
性能
光纖通道：1、2、4和8 Gbps線速，全雙工
CEE：10 Gbps線速
ISL干線合并
基于幀的ISL干線合并（可選的許可證）允許將一對交換機之間的8個端口合并為一個速率達64 Gbps（全雙工時為128 Gbps）的一條邏輯ISL，實現最高的帶寬利用率和最有效的負載平衡；使用DPS（包括在Fabric OS中）在ISL間實現基于交換的負載平衡
鏈路集合（萬兆以太網）
鏈路集合控制協議（LACP），Brocade增強的LACP和基于802.3ad標準的LACP
最大幀
2112字節光纖通道凈負荷；9048字節以太網幀
服務等級
Class 2、Class 3、Class F（交換機間幀）
端口類型
FL_Port、F_Port、M_Port（鏡像端口）和E_Port；基于交換機類型的自我發現（U_Port）；可選的端口類型控制
數據流量類型
Fabric交換機，支持單播、組播（255個組）和廣播
介質類型
光纖通道介質類型：行業標準的小型可熱插拔（SFP）和SFP+，LC連接器；短波激光（SWL）和長波激光（LWL）；最大距離取決于光纜和端口速率；支持SFP+（2、4和8 Gbps）及SFP（1、2和4 Gbps）光收發器
CEE介質類型：可熱插拔的Brocade萬兆以太網SFP+可支持短距離（SR）和長距離（LR）光收發器的任何組合；1、3或5米的Brocade Twinax銅纜
USB接口
1個USB端口，適用于固件下載、支持保存、配置上傳/下載
光纖通道Fabric服務
簡單名稱服務器（SNS），注冊狀態變更通知（RSCN），NTP，RADIUS，LDAP，Reliable Commit Service（RCS），動態路徑選擇（DPS），增強型組管理（EGM）和Web工具；可選的Fabric服務包括Fabric Watch、ISL干線合并和高級性能監控
CEE服務
生成樹協議（STP、MSTP、RSTP），VLAN標記（802.1q），MAC地址學習和老化；本地FCoE交換；IEEE 802.3ad鏈路集合（LACP）；基于VLAN、源、目的地地址和端口的接入控制列表；用于確保QoS的8個優先級和4000個VLAN；基于優先級的流控制（PFC）；數據中心橋接eXchange（DCBX）-Capabilities Exchange；增強傳輸選擇（ETS）
許可選項
Fabric OS 6.1.2_cee包括以下可選特性。這些特性可以通過許可密鑰啟用，而且僅適用于Brocade 8000的光纖通道端口：
Brocade光纖通道ISL干線合并
Brocade 高級性能監控
Brocade Fabric Watch
管理軟件
SSH v2、HTTP/HTTPS、SNMP v1/v3、Telnet；SNMP（FE MIB、FC Management MIB、RMON和IF-MIB for CEE）；Web工具；Data Center Fabric Manager（DCFM）Professional和Enterprise版；SMI-S；RADIUS
管理訪問
1個10/100千兆以太網（RJ-45）接口，通過光纖通道實現帶內管理，1個串行接口（RJ-45），1個USB接口
診斷
POST和嵌入式在線/離線診斷，包括FCping和Pathinfo（FCtraceroute）
外殼
非端口到端口側氣流；1U，19英寸，符合EIA標準，電源位于非端口側
尺寸
寬：42.9厘米（16.9英寸）
高：4.3厘米（1.7英寸）
深：63.4厘米（25.0英寸）
系統重量
13.0公斤（28.6磅），雙電源FRU，無收發器
溫度
運行：0°C到40°C（32°F到104°F）
非運行：-25°C到70°C（-13°F到158°F）
濕度
運行：10%到85%，無冷凝
非運行：10%到90%，無冷凝
海拔
運行：最高3000米（9842英尺）
存儲：最高12000米（39,370英尺）
沖擊
運行：20 g，6毫秒，半正弦
非運行：半正弦, 33 g 11毫秒，3/eg Axis
震動
運行：0.5 g 正弦、0.4 grms隨機、5至500Hz
非運行：2.0 g正弦、1.1 grms隨機、5到500 Hz
二氮化碳排放
335公斤/年（40個端口，0.42 kg/kwh）
每年每Gbps為1.05公斤
氣流
最大：42 CFM
常規（65%的速度）：35 CFM
散熱：32個端口：1044 BTU/hr
電源
最大功耗：350瓦
一般功耗：306瓦
輸入電壓：85 到 264 VAC ，常規
輸入線頻率：47到63 Hz
沖擊電流：最大60安培
最大電流：12V DC時29安培
